主要用途及使用要求

该装置主要应用于钢筋混凝土、钢结构、结构动力学、结构力学的实验教学，实验装置由加载框架、加载单元、实验模型、测试分析系统以及实验辅助部分组成。单台主要进行平面结构的试验，结合移动竖梁、移动立柱可进行平面结构的多点、多方向加载，可满足进行构件力学性能测试的需要。两台平面实验装置可方便组合成一台空间型结构力学组合实验装置，可进行空间结构多点多方向的加载测试实验。要求实验项目转换灵活，实验功能扩充方便，可根据用户的要求进行不同的配置。加载单元采用液压加载的方式，手动换向、手动加载，加载分配梁可与加载油缸、测力传感器、加载分配点直连，以方便实验的快速准备。

实验项目

1、《钢筋混凝土结构设计》部分

1）不同配筋类型钢筋混凝土简支小梁破坏性实验；

2）足尺适筋梁力学特性测试实验；

3）连续梁弯曲试验；

2、《材料力学实验》部分

1）带侧向支撑的压杆稳定开放式实验；

2）双等强度梁开放式实验；

3）梁弯曲位移互等定理实验证实验；

3《结构力学实验》部分

1）杆件结构基本构件及测试原理认识实验；

2）典型杆件结构内力及结点位移验证实验；

3）杆件结构计算方法验证实验；

4）杆件结构特例实验；

5）梁弯曲位移互等定理实验证实验；

6）工程实际中的问题模拟实验；

7）学生自主研究性实验；

4《钢结构设计》部分

1）H型钢梁弯曲实验；

2）焊接钢架内力分布测试实验；

3）球节点桁架内力分布测试实验；

4）结构次应力测试分析实验。

主要技术参数：

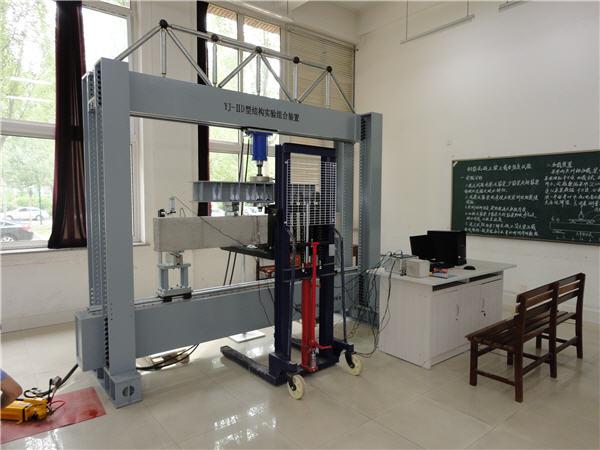

1.框架采用四立柱门式空间自反力结构，立柱均采用200*200mm的H型钢加工，下横梁采用箱型钢梁，上横梁采用箱型钢梁与球结点桁架组合成的组合结构。整体长×宽×高不大于3500×3500×3100mm，试验空间不小于3500×2500*1700mm，上横梁梁跨中最大荷载不小于300kN；框架内部设计有受力平行直线导轨，实验配件均通过导轨与框架连接。所有部件均按通用装配式冗余设计，可方便安装活动立柱、活动竖梁、短柱偏心压缩、模型振动平台等实验装置。

2.梁弯曲加载油缸最大荷载不小于300kN，行程不小于150mm，手动调节行程不小于100mm；梁支座跨度500-3000mm连续可调；分配梁跨度0-1400mm按模数可调；采用正交铰支座，具有自动找平功能。

3.数据采集部分采用16通道静态数据采集分析系统，每个通道均设计有五芯航空插座快速接口，采样频率1Hz；

4.结构力学实验模型采用装配式结构，采用通用的结点盘及杆件，结点单元按结点性质分为固结点与铰接点两种，按种类分为全固、全铰、半固半铰三种，基本夹角为30°和45°。实验杆件整体镀铬，粘需贴好相应的电阻应变片，并配套相应的接插件；配套的支座传感器可测量反力、弯矩和剪力，蜗轮蜗杆手动加载，实测数据与理想模型相比误差小于5%。
