YJ-I-2000型加载架

实验应用（本校）

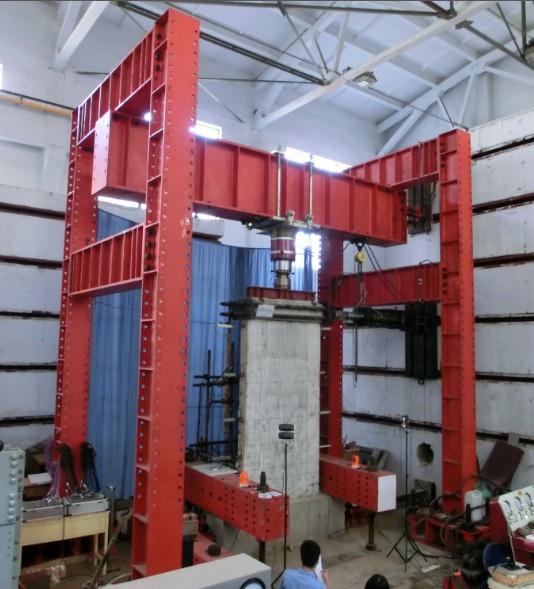

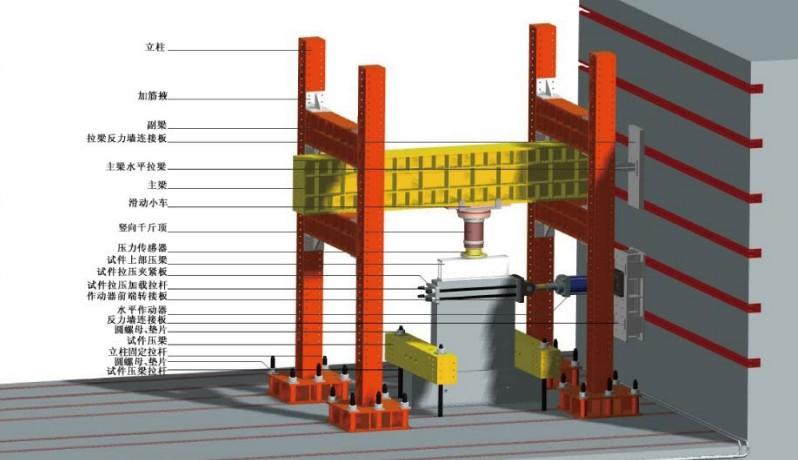

YJ-Ⅰ-2000型结构加载架主要由立柱、主梁、副梁、作动器连接板、竖向加载滑动小车、试件水平固定装置、辅助装置等组成，可承受较大的竖向荷载，设计竖向荷载2000kN，由于采用刚性连接，可承受交变动荷载，方便进行疲劳试验等动荷载试验。同时，与反力墙、横向限位装置等配合使用可承受不小于1000 kN的水平动荷载。主要技术参数如下：

立柱尺寸： 375×375×5000mm

主梁尺寸： 550×1000×4625mm

副梁尺寸： 375×625×2625mm

主梁2000kN集中荷载挠度：1.92mm

重量：30吨。
